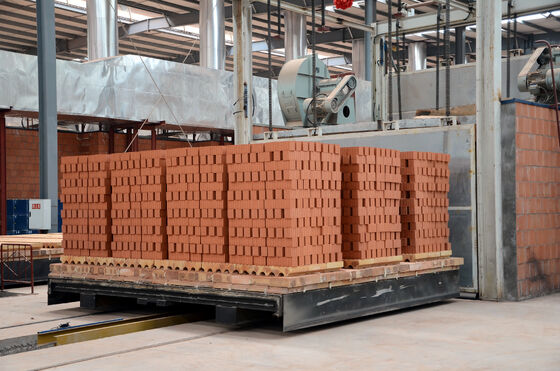

کوره تونلی آجر رسی تمام اتوماتیک BBT با پخت سوخت گاز زغال سنگ و اندازه 4.6 متر برای تولید آجر کارآمد

طراحی فنی کوره تونلی آجر قرمز تمام اتوماتیک BBT با سوخت گاز زغال سنگ

کوره تونلی دارای سیستم اگزوز، سیستم خنک کننده، سیستم حرارت باقیمانده، سیستم تعادل فشار، سیستم عملیاتی و سیستم نظارت کاملی است. از طریق تنظیم این سیستم‌ها، منحنی پخت در کوره منطقی‌تر و ترتیب تولید هماهنگ‌تر است.

در سمت ورودی، یک اتاق آماده‌سازی وجود دارد و یک در قطع‌کننده بین اتاق آماده‌سازی و کوره قرار دارد. این در می‌تواند به طور موثری از ورود هوای سرد به کوره جلوگیری کند و اطمینان حاصل کند که عملکرد کوره و پخت تحت تأثیر عوامل خارجی قرار نمی‌گیرد.

فونداسیون کوره بر اساس کل تخته است. از پایین به بالا، بالشتک بتنی ساده + تیر بتن آرمه (تیر ریل) / تخته (زیر دیوار کوره).

منطقه پیش پخت و خنک کننده کوره تونلی: دیوار این ناحیه که دما در آن زیر 200 درجه سانتیگراد است، از آجرهای قرمز ساخته شده است. بقیه دیوار مرکب است، یعنی داخلی‌ترین لایه دیوار کوره برای منطقه پخت و منطقه عایق با آجرهای رسی نسوز اولیه/ثانویه ساخته شده است. لایه عایق با فرش فیبر سیلیکات آلومینیوم، آجر عایق رسی سبک، فویل آلومینیومی و پرلیت منبسط شده از بیرون به داخل پر شده است و دیوار بیرونی از آجرهای قرمز ساخته شده است.

در دو انتهای کوره، یک فضای پارک برای سقف‌های بتنی در محل رزرو شده است. در مکان‌های دیگر، یک ساختار ترکیبی از پایین به بالا توسط آجرهای مقاوم در برابر آتش، آجرهای آویز مقاوم در برابر آتش، قلاب‌های مقاوم در برابر حرارت 304 و تیرهای بالابر I شکل تشکیل می‌شود. وزن توسط دیوارهای آجر پخته شده در دو طرف حمل می‌شود. پتوهای فیبر نسوز، پتوهای پشم سنگ، فویل آلومینیومی و ملات عایق حرارتی برای تشکیل یک لایه عایق حرارتی مرکب روی آجرهای نسوز استفاده می‌شود.

سوراخ تغذیه زغال سنگ دارای عملکردهایی مانند تکمیل حرارت، راه‌اندازی، مشاهده، تکمیل اکسیژن یا خنک‌سازی تحت فشار منفی، آزاد کردن حرارت تحت فشار مثبت و غیره است. این سوراخ به طور گسترده در کوره تونلی آجر احتراق داخلی استفاده می‌شود و نمی‌توان آن را کاهش داد یا خودسرانه لغو کرد.

سیستم حرارت مستقیم محصول و حرارت اتلافی در بالای کوره تونلی قرار دارد. منحنی دما در محدوده 800-250 درجه سانتیگراد است. حرارت اتلافی استخراج می‌شود و منبع حرارت استخراج شده تمیز است و اساساً عاری از آلودگی است. استخراج سریع و موثر حرارت مستقیم از محصول همچنین می‌تواند طول کوره را کوتاه کند و در سرمایه‌گذاری در ساخت کوره صرفه‌جویی کند.

صفحه دامن واگن کوره در شیار مهر و موم ماسه قرار می‌گیرد تا دمای بالا را از بیرون جدا کند، تا از مکش هوای سرد به داخل کوره و کاهش دمای کوره تحت فشار منفی یا تحت فشار مثبت برای جلوگیری از ورود گاز با دمای بالا به کوره برای آسیب رساندن به سازه فولادی و ایجاد تغییر شکل راه‌آهن واگن کوره جلوگیری شود.

ماشین‌آلات تغذیه زغال سنگ برای کوره تونلی آجر رسی / کوره هافمن

کوره تونلی آجر رسی در حال ساخت در بنگلادش

کوره تونلی آجر رسی پارامترهای فنی:
