سیستم های مختلف در داخل کوره تونل

ساختار کوره به عنوان یک ساختار سقف مسطح طراحی شده است.

با سیستم خروجی برای تخلیه دود

با سیستم خنک کننده زیر ماشین کوره

سیستم بازیافت گرما

سیستم تعادل فشار

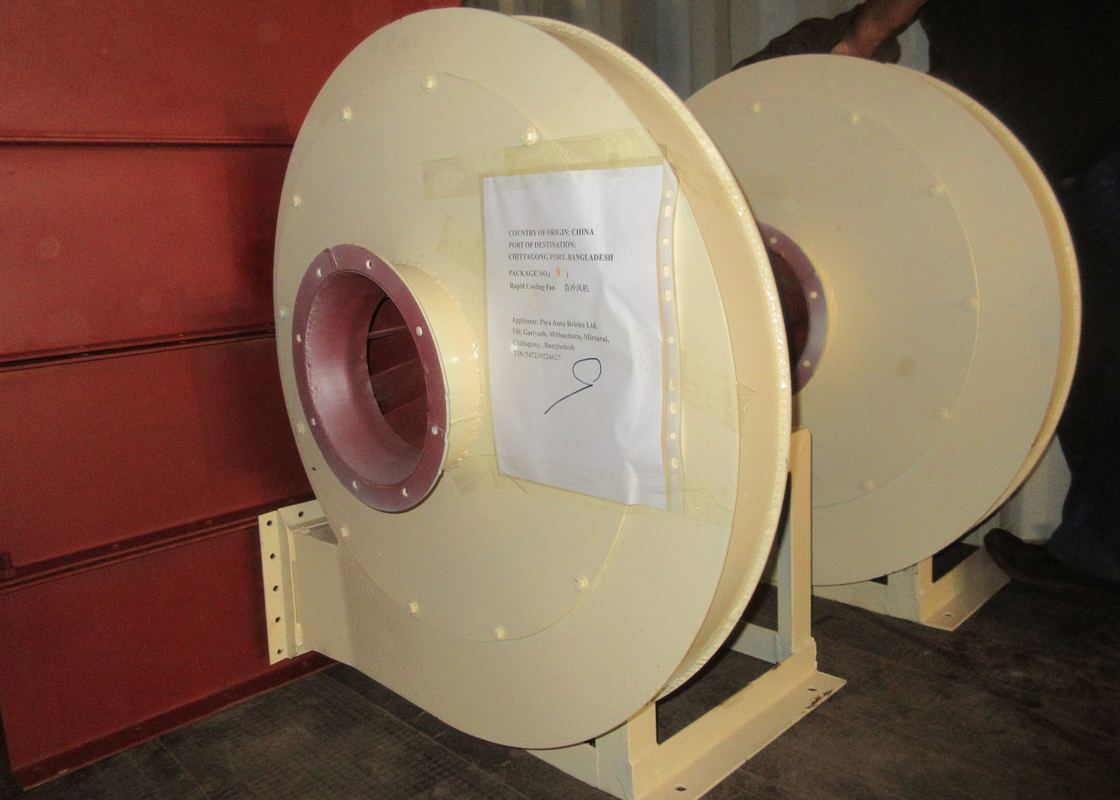

نمایش چندگانه فن

پارامترهای حرارتی معقول کوره تونل توسط چند فن کنترل می شوند.

پرده هوای خنک کننده سریع تولید شده توسط فن خنک کننده سریع، که می تواند کوره تونل را به 2 بخش تقسیم کند.

تا زمانی که بازیافت گرما از کوره تونل با تکنولوژی خنک کننده ترکیب شود،هوا گرم تمیز و خشک می تواند به طور موثر بازیابی شود که می تواند به عنوان محیط خشک در منطقه خنک کننده تونل کوره.

پس از محاسبه و آزمایش در عمل، گرما بازیافت شده توسط منطقه خنک کننده که می تواند 40٪ از کل مصرف گرما در کوره تونل را تشکیل دهد که می تواند نیازهای خشک کن را برآورده کند

صرفه جویی در انرژی، کارایی بالا، جداسازی دود و خشک کردن بدون دود می تواند در عمل درست باشد.

لوله خروجی دود

در سر کوره قرار داره

می تواند جریان هوا را به سمت سر کوره حرکت دهد با حذف بخار آب، گاز خروجی و گاز دود در گرمایش پیش از کوره تونل؛عملکرد آن این است که کوره به فشار منفی بین منطقه پیش گرم و منطقه سوخاری برسد، و به طور مستقیم کنترل حرکت هوا از کوره.

فن خنک کننده سریع

پرده هوای خنک کننده تولید شده توسط فن خنک کننده سریع به طور موثر جریان هوا را از منطقه عایق به منطقه خنک کننده قطع می کند.تنظیم سیستم خروجی دود را به آرامی تر انجام دهد.

خنک شدن سریع به شدت خواص مکانیکی و ظاهر آجر را بهبود می بخشد.حرارت مبادله شده بین هوا سریع خنک و آجر گرم / بلوک سپس هوا گرم تولید شده است که برای بازیابی آسان تر است.

بعد از بازیافت گرما فن

بازیافت پس از گرما از هوای بسیار داغ و هوای کم گرم از بخش خنک کننده کوره تونل.

فن خنک کننده زیر کارتن کوره: تعادل فشار بین بالا و پایین کارتن کوره، آن را خنک کردن کارتن کوره با دمیدن هوا به ساختار فولادی،و سپس هوا گرم تبادل گرما به سر کوره و دم کوره جریان خواهد داشت.

فن فشار عقب

در انتهای کوره قرار گرفته و هوا سرد را برای خنک کردن محصول خنک کنید.
