کوره تونل خودکار برای فرآیند پخت آجر در خط تولید آجر سفالی

کوره تونلی برای فرآیند پخت آجر در خط تولید آجر سفالی

سیستم کوره تونلی برای فرآیند پخت آجر در خط تولید آجر رسی:

کوره تونلی از نوع فلت سلولی است.

کوره تونل دارای سیستم اضافه کردن پودر زغال سنگ اتوماتیک، سیستم رهاسازی دود، سیستم اگزوز زیر چرخ دستی کوره، سیستم خنک کننده زیر چرخ دستی کوره، سیستم گاز سوز، سیستم گرمایش زباله، سیستم خنک کننده سریع و سیستم فشار برگشتی (سیستم متعادل کننده فشار) می باشد. منحنی پخت داخل کوره با تنظیم این سیستم ها معقول تر خواهد بود.

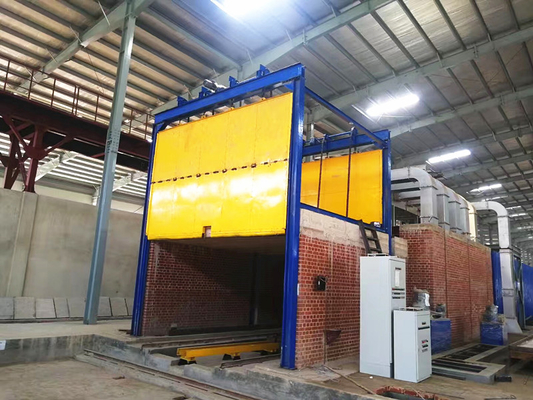

در هر دو انتهای کوره تونل 3 در وجود دارد.در سمت ورودی، یک اتاق آماده سازی، و یک درب بریده بین اتاق آماده سازی و منطقه اتصال کوره وجود دارد.بنابراین به طور موثر از ورود به هوای سرد جلوگیری می کند و سیستم پخت کوره را تضمین می کند.

ساختار

کوره تونلی عمدتاً شامل موارد زیر است: بدنه کوره، تجهیزات انتقال کوره، سیستم احتراق سوخت، تجهیزات تهویه.
بدنه کوره: قسمت اصلی سیستم کوره تونلی، ورودی ها و خروجی های هوای مختلفی بر روی بدنه کوره وجود دارد.
تجهیزات انتقال در کوره: ماشین کوره و مبلمان کوره.
سیستم احتراق سوخت: شامل خط لوله تحویل سوخت، پیش گرمایش سوخت، مشعل و غیره. گرمایش و احتراق کوره تونلی عمدتاً نفت سنگین، گازوئیل سبک و گاز طبیعی است و از روش اصلی زغال سنگ مستقیم سوز استفاده نمی شود. .مشعل های روغن مجهز به مخازن ذخیره روغن و نازل های مشعل می باشند.به دلیل گرانی نفت، گاز طبیعی و گاز زغال سنگ همچنان بیشتر استفاده می شود.گاز طبیعی از طریق خطوط لوله گاز طبیعی به کوره منتقل می شود و دارای مشعل گاز طبیعی مخصوص برای احتراق جت می باشد.علاوه بر خط لوله گاز اختصاصی برای احتراق گاز، اکثر کاربران کوره تونلی ژنراتورهای گاز خود را برای تولید گاز دارند.نازل برای احتراق جت.
تجهیزات تهویه: از جمله سیستم اگزوز دود، سیستم همزن پرده هوا و سیستم خنک کننده.وظیفه آن این است که جریان هوا در کوره در جهت خاصی جریان یابد.

اصل کار

کوره تونلی به طور کلی یک تونل خطی طولانی با دیوارها و طاق های ثابت در دو طرف و در بالا است و یک ماشین کوره در مسیری که در پایین قرار دارد حرکت می کند.تجهیزات احتراق در دو طرف وسط کوره تونل قرار دارد و یک منطقه دمای بالا ثابت - منطقه شلیک را تشکیل می دهد.گاز دودکش با دمای بالا تولید شده توسط احتراق در امتداد تونل به سمت سر کوره تحت عمل دودکش یا بادکش القایی در انتهای جلویی کوره تونل جریان می یابد.ضمناً محصولات ورودی به کوره به تدریج پیش گرم می شوند و این قسمت ناحیه پیش گرمایش کوره تونلی را تشکیل می دهد.هوای سرد به دم کوره کوره تونلی دمیده می شود تا محصولات در قسمت آخر کوره تونلی خنک شود.پس از عبور هوای سرد دمیده شده از میان محصولات و گرم شدن آن، بیرون کشیده شده و به عنوان منبع حرارتی برای خشک کردن اجسام سبز به خشک کن فرستاده می شود.این بخش تونل را تشکیل می دهد.منطقه خنک کننده کوره.
ساگار پر از محصولات سرامیکی را روی چرخ دستی قرار دهید و به آرامی آن را به طور مداوم از ورودی ناحیه پیش گرمایش به داخل فشار دهید (معمولاً به صورت مکانیکی به داخل فشار دهید)، در حالی که چرخ دستی پر شده با محصولات پخته شده به تدریج از خروجی منطقه خنک کننده به داخل هل داده می شود. .بیرون رانده شد (حدود 1 ساعت یا بیشتر، یک ماشین را بیرون کردند).

مشخصات ازکوره تونلی برای فرآیند پخت آجر در خط تولید آجر سفالی:

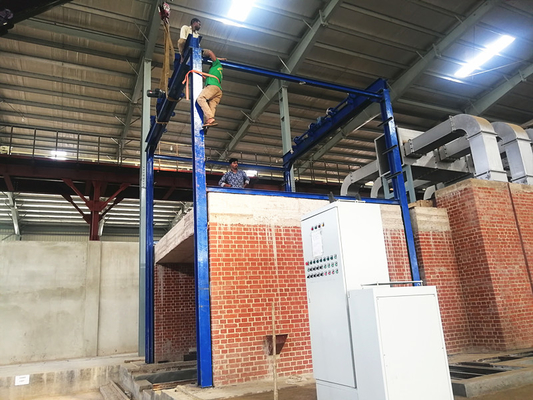

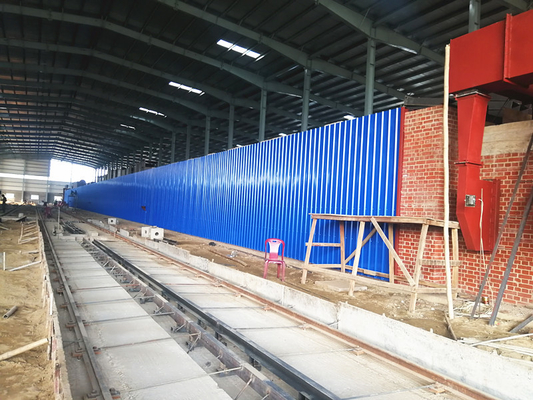

ساخت کوره تونلی کوره تونلی آجرسازی با آجر نسوز کوره تونلی آجر سفالی قرمز:

خدمات ما

به تماس با BBT خوش آمدید

BBT ماشین آلات و پروژه های زیر را تامین می کند:

1. ماشین آلات ساخت آجر سفالی تمام اتوماتیک (تسمه نقاله، فیدر جعبه، سنگ شکن غلتکی، آسیاب خوب. میکسر دو شفت، آسیاب تابه مرطوب، برش آجر، اکسترودر آجر، قطعات یدکی ...)

2. سیستم خشک کردن آجر (اتاق خشک کن آجر کوچک، محفظه خشک کن آجر تک لایه، خشک کن تونلی، محفظه خشک کن سریع)

3. پروژه کوره آجرپزی (کوره هافمن، کوره تونلی)

4. سیستم آجر سازی اتوماتیک (ماشین تنظیم / انباشته آجر، دستگاه تخلیه آجر قرمز، دستگاه بسته بندی آجر ...)

5. سیستم احتراق کوره (سیستم احتراق زغال سنگ / گاز / نفت، سیستم کنترل)

6. طراحی و ساخت پروژه ساخت کل آجر.
