کوره تونلی آجر رسی

کوره تونلی دارای سیستم انتشار دود، سیستم بازیافت، سیستم بازیابی حرارت اتلافی، سیستم خنک کننده و سیستم تعادل فشار است. این کوره دارای ویژگی های زیر است: مقطع بزرگ، بازده بالا، اختلاف دمای مقطع کوچک، اثر حفظ حرارت خوب. در همین حال، سیستم کنترل خودکار کوره مجهز شده است تا اطمینان حاصل شود که پارامترهای حرارت پخت پایدار هستند، بنابراین کیفیت پخت تضمین می شود.

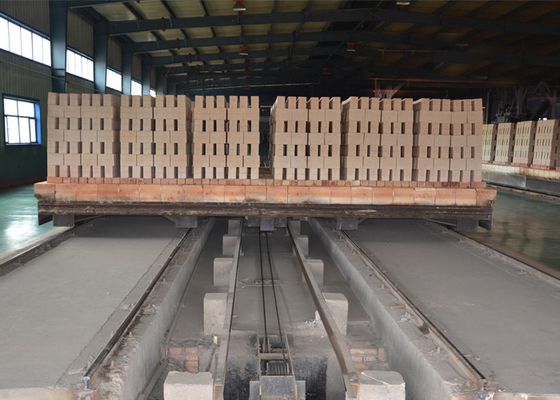

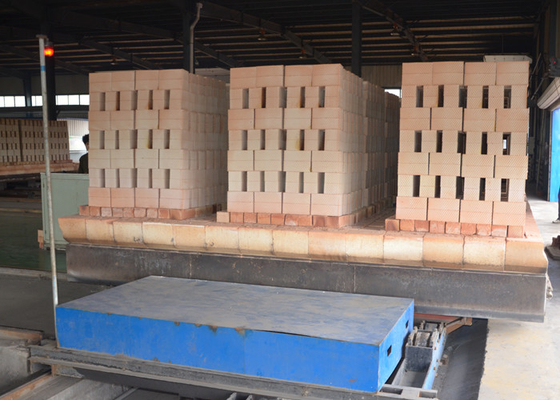

سیستم کوره تونلی
فناوری، کوره تونلی سقف تخت را انتخاب می کند. کوره تونلی دارای سیستم کاملی از
تخلیه دود، خنک کننده، انتشار حرارت، تعادل فشار زیر واگن کوره، سیستم اجرا و آزمایش است. منحنی پخت داخل کوره از طریق تنظیم این سیستم ها منطقی تر خواهد بود.
در هر دو انتهای کوره تونلی در ورودی و خروجی درهایی وجود دارد. در سمت ورودی، یک اتاق آماده سازی و یک در قطع کننده بین اتاق آماده سازی و منطقه اتصال کوره وجود دارد. بنابراین به طور موثر از ورود هوای سرد جلوگیری می کند و سیستم پخت کوره را تضمین می کند.

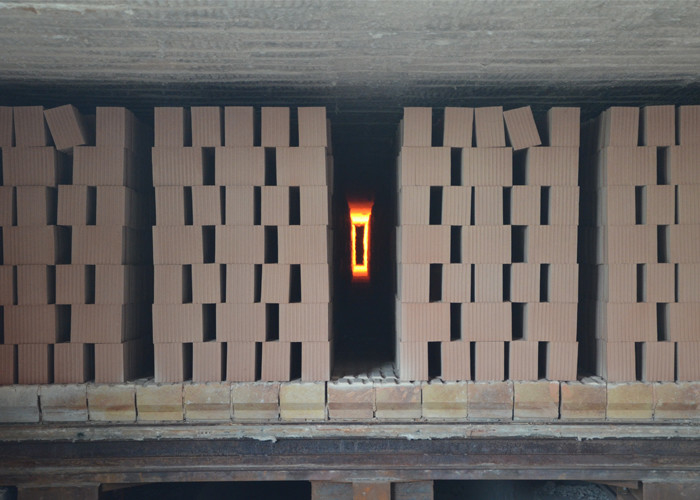

ساختار کوره تونلی
آجر قرمز برای منطقه پیش گرمایش و منطقه خنک کننده که دما زیر 200 درجه سانتیگراد است، چیده شده است. بقیه قسمت ها، منطقه پخت و داخلی ترین دیوار منطقه عایق، آجر نسوز رسی را اتخاذ می کنند. آجرهای عایق رسی برای چیدن منطقه عایق استفاده می شود. در همین حال، نمد پارچه نسوز (برای قسمت مربوط به منحنی دما بالای 600 درجه سانتیگراد) یا نمد پشم سنگ برای پر کردن استفاده می شود و آجرهای قرمز روی دیوار بیرونی چیده می شوند.
ساختار سقف کوره: یک فضای واگن کوره در منطقه کم دما در هر دو طرف باقی مانده است که سقف بتنی ریخته شده را اتخاذ می کند. برای موقعیت های دیگر، صفحه مواد رسی، صفحه آویز از طریق جرثقیل زیر تیر فولادی نوع H توسط محصول ریخته شده آویزان می شود. بدنه دیواره های دو طرف وزن تیر اصلی را تحمل می کند. پنبه آلومینیوم بالا، نمد فیبرو نسوز، نمد پشم سنگ، تخته پشم سنگ روی صفحه آویز نسوز قرار می گیرد که لایه عایق پیچیده ای را تشکیل می دهد. شکاف بین صفحه بالایی توسط فیبر آلومینیوم بالا تحت تأثیر قرار می گیرد. چسبنده دمای بالا برای پر کردن شکاف بین تخته ها پر می شود و روی قسمت بالایی لایه عایق رنگ آمیزی می شود، بنابراین از عدم حساسیت مواد و دوام ساختار اطمینان حاصل می شود.

کوره تونلی می تواند از زغال سنگ / گاز / نفت به عنوان سوخت برای پخت آجرهای رسی استفاده کند

سیستم احتراق تمام اتوماتیک برای کوره تونلی آجر رسی

ماشین آلات تغذیه زغال سنگ برای کوره تونلی آجر رسی / کوره هافمن

کوره تونلی آجر رسی در حال ساخت در بنگلادش

پارامترهای فنی کوره تونلی آجر رسی:
