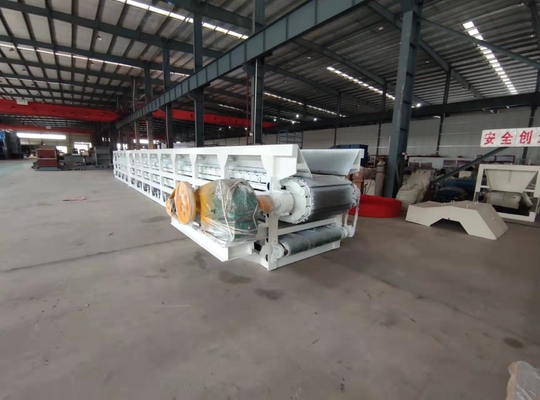

6015×2500×1750 میلی متر TCNL مدل آجر جعبه تغذیه ماشین با 1175 میلی متر فاصله مرکز مسیر سفر زنجیره ای

دستگاه فیدر جعبه آجری مدل TCNL

فیدر جعبه ای از نوع فولاد زنجیره ای مدل TCNL

فیدر بشقابی TCNL4.5/1000 محصول جدیدی است که توسط شرکت ما بر اساس جذب تجربه پیشرفته محصولات مشابه در خارج از کشور توسعه یافته است و در میان محصولات مشابه در چین موقعیت پیشرو را به خود اختصاص داده است. این دستگاه از نظر ساختار منطقی، در عملکرد پایدار، میزان خرابی کم و استفاده و نگهداری آسان است. این محصول به طور گسترده در معادن، مصالح ساختمانی، متالورژی و سایر صنایع برای دستیابی به تغذیه و دسته بندی یکنواخت استفاده می شود و همچنین می تواند در موارد دیگری که مواد بلوک تیز مشابه به طور یکنواخت تغذیه می شوند، استفاده شود.

فیدر جعبه آجری ازعملکرد اصلی

ظرفیت تولید: 10-50 متر مکعب در ساعت

فاصله مرکز بین چرخ دنده محرک و کششی: 4500 میلی متر

فاصله مرکز مسیر حرکت زنجیر: 1175 میلی متر

وزن: 6200 کیلوگرم

ابعاد: 6015*2500*1750 میلی متر

توان: 4 کیلووات

اختیاری

1. انتخاب جهت انتقال: درایو راست/درایو چپ؛

2. اینکه آیا به یک میله گل مجهز است یا خیر.

اصل کار و ویژگی های ساختاری ماشین آلات تغذیه جعبه آجر رسی

نیروی فیدر بشقابی توسط موتور دستگاه انتقال هدایت می شود و پس از کاهش سرعت توسط کاهنده، نیرو به شفت محرک منتقل می شود. در آن زمان، دو چرخ دنده ای که روی شفت محرک نصب شده اند با شفت محرک می چرخند. علاوه بر این، دو زنجیر درگیر با چرخ دنده های سر و دم نیز با چرخش چرخ دنده محرک و چرخ دم به جلو حرکت می کنند و صفحه زنجیر روی زنجیر نصب می شود تا همزمان با زنجیر حرکت کند.

عملکرد صفحه زنجیر این است که وزن کامل مواد را تحمل کند. با حرکت زنجیر، صفحه زنجیر نیز فرآیند انتقال مواد را تکمیل می کند.

دروازه را می توان به صورت دستی بالا و پایین برد تا مقدار مواد تخلیه شده کنترل شود، اسکرابر در پایین می تواند مواد خام چسبیده به صفحه زنجیر را تمیز کند و میله گل توسط موتور هدایت می شود و توسط کاهنده کاهش سرعت می یابد تا مواد یکنواخت تر و روان تر حرکت کنند.

ویژگی های ساختاری فیدر جعبه

فیدر بشقابی عمدتاً از اجزای زیر تشکیل شده است:

سیستم انتقال: موتور الکتریکی، کاهنده، شفت محرک، شفت محرک، چرخ دنده، صفحه زنجیر.

سایر دستگاه ها: دروازه سیلو، اسکرابر، میله گل، رک، سیلو، محافظ.

پارامترهای فنی دستگاه فیدر جعبه آجری:
