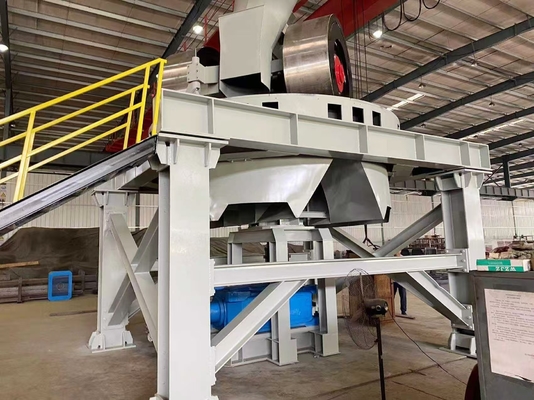

آسیاب آبپاشی آجر خاکستری با ظرفیت 40-50m / h و 5300 * 4600 * 6500 mm اندازه

آسیاب تابه مرطوب برای کارخانه آجر رسی

آسیاب تابه مرطوب یک محصول جدید است که توسط شرکت ما بر اساس جذب تجربه پیشرفته محصولات مشابه در خارج از کشور توسعه یافته است و در میان محصولات مشابه در چین جایگاه پیشرو را به خود اختصاص داده است. این دستگاه از نظر ساختار منطقی، از نظر عملکرد پایدار، از نظر میزان خرابی کم و از نظر استفاده و نگهداری آسان است. این دستگاه عمدتاً برای فرآوری مواد اولیه در فرآیند تولید آجرهای پخته شده با زغال سنگ، خاکستر بادی، شیل، خاک رس و لجن به عنوان مواد اولیه اصلی استفاده می شود. این دستگاه دارای عملکردهای خرد کردن، آسیاب کردن، ورز دادن و مخلوط کردن است. پس از اینکه مواد اولیه توسط این دستگاه آسیاب و فرآوری شدند، خواص فن آوری جامع مواد اولیه می تواند به طور قابل توجهی بهبود یابد و محصولات پخته شده با کیفیت بالاتر تولید شود.

مشخصات آسیاب تابه مرطوب TWPM-185:

قطر موثر غلتک ها 1850 میلی متر

آسیاب تابه مرطوب سری TWPM

اصل کار و ویژگی های ساختاری

اصل کار

موتور الکتریکی نیروی محرکه را فراهم می کند و موتور الکتریکی کوپلینگ هیدرولیک را به حرکت در می آورد تا راه اندازی بدون بار و پایدار موتور الکتریکی را محقق کند. نیرو از طریق پولی به کاهنده منتقل می شود و کاهنده شفت اصلی را به چرخش در می آورد

کوپلینگ. شفت اصلی و صندلی تعلیق توسط یک آستین انبساط متصل می شوند و انتقال گشتاور با اصطکاک بین آستین انبساط، شفت اصلی و صندلی تعلیق محقق می شود. مزیت این است که نصب و جداسازی آن آسان است و می تواند از شفت اصلی در برابر اضافه بار محافظت کند و از آسیب دیدن سطح پردازش شفت اصلی جلوگیری کند. صندلی تعلیق نیرو را به ترتیب به کنسول های داخلی و خارجی منتقل می کند و دو غلتک را به دور شفت اصلی به حرکت در می آورد و غلتک ها همزمان به دور شفت های غلتک مربوطه می چرخند. مواد اولیه مخلوط شده با آب در فرآیند قبلی از قیف تغذیه مرکزی در بالای تجهیزات به جلوی غلتک داخلی می ریزند. پس از خرد شدن و خرد شدن توسط غلتک داخلی، مواد توسط یک اسکرابر شناور به مسیر غلتک بیرونی خراشیده می شوند و از غلتک بیرونی عبور می کنند. پس از نورد، مواد اولیه از طریق سوراخ های صفحه الک نورد و اکسترود می شوند تا خرد کردن، مخلوط کردن، آسیاب کردن و ورز دادن مواد اولیه مختلف کامل شود.

ویژگی های ساختاری

این سری از آسیاب های تابه مرطوب عمدتاً از موتور، کاهنده، قسمت شفت انتقال، قسمت قاب، قسمت صندلی تعلیق، قسمت چرخ سنگ زنی داخلی و خارجی، قسمت دیسک سنگ زنی، قسمت خراش دهنده و نوار نقاله تخلیه و سایر قسمت ها تشکیل شده است.

ساختار کلی این سری از آسیاب های تابه مرطوب جمع و جور است و از کوپلینگ هیدرولیک برای تحقق انتقال نیرو بین موتور و کاهنده استفاده می شود. مزیت این است که ضربه شروع کوچک است و می توان از موتور و کاهنده در برابر اضافه بار محافظت کرد تا عمر مفید آن افزایش یابد.

غلتک یکی از قسمت های اصلی آسیاب تابه است، بنابراین حلقه های نورد داخلی و خارجی غلتک از فولاد ریخته گری با کروم بالا ساخته شده اند. از آنجایی که فولاد ریخته گری با کروم بالا دارای مقاومت در برابر سایش خوب و استحکام خستگی بازده مواد بالا است، عمر کاری حلقه غلتک بهبود می یابد. به طور مشابه، صفحه آستر و صفحه الک تخلیه آسیاب تابه نیز از آلیاژ منگنز بالا ساخته شده اند. شفت اصلی آسیاب چرخ یک قسمت مهم برای انتقال نیرو است، بنابراین علاوه بر انتخاب فولاد آلیاژی سخت شده و تمپر شده با خواص مکانیکی جامع بهتر، فرآیند عملیات حرارتی دقیق و بازرسی کیفیت انجام شده است. علاوه بر این، یاتاقان ها و مهر و موم های روغنی مورد نیاز برای همه اجزا از محصولات با کیفیت داخلی ساخته شده اند و کل دستگاه از کیفیت بالا، عملکرد خوب و عمر طولانی برخوردار است.

آسیاب تابه مرطوب آجر رسی 30-70 تن برای پروژه ساخت آجر اتوماتیک ماشین آلات آسیاب تابه مرطوب

پارامترهای فنی آسیاب تابه مرطوب:

آسیاب تابه مرطوب برای کارخانه آجر رسی
