30-70 تن آجر خاکستری آجر خمیر خمیر خمیر خمیر خمیر

آسیاب تابه ای مرطوب یک محصول جدید است که توسط شرکت ما بر اساس جذب تجربه پیشرفته محصولات مشابه در خارج از کشور توسعه یافته است و در میان محصولات مشابه در چین جایگاه پیشرو را به خود اختصاص داده است. این دستگاه از نظر ساختار منطقی، در عملکرد پایدار، میزان خرابی کم و استفاده و نگهداری آسان است. این دستگاه عمدتاً برای فرآوری مواد اولیه در فرآیند تولید آجرهای پخته شده با زغال سنگ، خاکستر بادی، شیل، خاک رس و لجن به عنوان مواد اولیه اصلی استفاده می شود. این دستگاه دارای عملکردهای خرد کردن، آسیاب کردن، ورز دادن و اختلاط است. پس از آسیاب و فرآوری مواد اولیه توسط این دستگاه، خواص فن آوری جامع مواد اولیه می تواند به طور قابل توجهی بهبود یابد و محصولات پخته شده با کیفیت بالاتر تولید شود.

مشخصات آسیاب تابه ای مرطوب TWPM-185:

قطر موثر غلتک ها 1850 میلی متر

آسیاب تابه ای مرطوب سری TWPM

اصل کار و ویژگی های ساختاری

اصل کار

موتور الکتریکی نیروی محرکه را فراهم می کند و موتور الکتریکی کوپلینگ هیدرولیکی را به حرکت در می آورد تا راه اندازی بدون بار و پایدار موتور الکتریکی را محقق کند. نیرو از طریق پولی به کاهنده منتقل می شود و کاهنده شفت اصلی را از طریق کوپلینگ به چرخش در می آورد. شفت اصلی و صندلی تعلیق توسط یک آستین انبساط متصل می شوند و انتقال گشتاور با اصطکاک بین آستین انبساط، شفت اصلی و صندلی تعلیق محقق می شود. مزیت این است که نصب و جداسازی آن آسان است و می تواند از شفت اصلی در برابر اضافه بار محافظت کند و از آسیب به سطح پردازش شفت اصلی جلوگیری کند. صندلی تعلیق نیرو را به ترتیب به کنسول های داخلی و خارجی منتقل می کند و دو غلتک را به چرخش در اطراف شفت اصلی هدایت می کند و غلتک ها همزمان در اطراف شفت های غلتک مربوطه خود می چرخند. مواد اولیه مخلوط شده با آب در فرآیند قبلی از قیف تغذیه مرکزی در بالای تجهیزات به جلوی غلتک داخلی می ریزند. پس از خرد شدن و خرد شدن توسط غلتک داخلی، مواد توسط اسکرابر شناور به مسیر غلتک بیرونی خراشیده می شوند و از غلتک بیرونی عبور می کنند. پس از نورد، مواد اولیه از طریق سوراخ های صفحه الک نورد و اکسترود می شوند تا خرد کردن، اختلاط، آسیاب کردن و ورز دادن مواد اولیه مختلف کامل شود.

ویژگی های ساختاری

این سری از آسیاب های تابه ای مرطوب عمدتاً از موتور، کاهنده، قسمت شفت انتقال، قسمت قاب، قسمت صندلی تعلیق، قسمت چرخ سنگ زنی داخلی و خارجی، قسمت دیسک سنگ زنی، قسمت خراش دهنده و نوار نقاله تخلیه و سایر قسمت ها تشکیل شده است.

ساختار کلی این سری از آسیاب های تابه ای مرطوب جمع و جور است و از کوپلینگ هیدرولیکی برای تحقق انتقال نیرو بین موتور و کاهنده استفاده می شود. مزیت این است که ضربه شروع کوچک است و می توان از اضافه بار موتور و کاهنده برای افزایش عمر مفید آن استفاده کرد.

غلتک یکی از قسمت های اصلی آسیاب تابه ای است، بنابراین حلقه های نورد داخلی و خارجی غلتک از فولاد ریخته گری با کروم بالا ساخته شده اند. از آنجایی که فولاد ریخته گری با کروم بالا مقاومت خوبی در برابر سایش و استحکام خستگی بالایی دارد، عمر کاری حلقه غلتک بهبود می یابد. به طور مشابه، صفحه آستر و صفحه الک تخلیه آسیاب تابه ای نیز از آلیاژ منگنز بالا ساخته شده اند. شفت اصلی آسیاب چرخ یک قسمت مهم برای انتقال نیرو است، بنابراین علاوه بر انتخاب فولاد کوئنچ و تمپر شده آلیاژی با خواص مکانیکی جامع بهتر، فرآیند عملیات حرارتی دقیق و بازرسی کیفیت انجام شده است. علاوه بر این، یاتاقان ها و مهر و موم های روغنی مورد نیاز برای همه اجزا از محصولات با کیفیت داخلی ساخته شده اند و کل دستگاه از کیفیت بالا، عملکرد خوب و عمر طولانی برخوردار است.

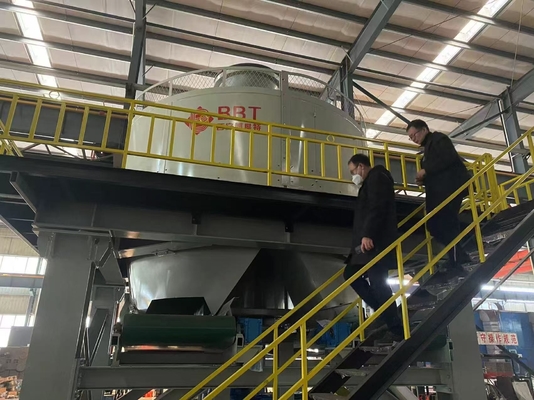

آسیاب تابه ای مرطوب آجر رسی 30-70 تنی برای پروژه ساخت آجر اتوماتیک، ماشین آلات آسیاب تابه ای مرطوب

مشخصات
