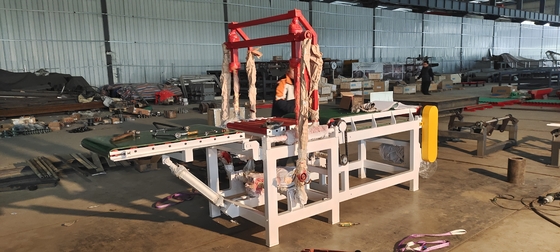

بسیار کاملا اتوماتیک کمربند ناقل صاف برش آجر خاکستری برای بلوک های جامد و حفره ای

سیستم دستگاه برش بلوک توخالی رسی با تجهیزات برش آجر جامد

ترکیب، طرح کلی و اصل کار

(1) دستگاه برش آجر سبز (از این پس به عنوان دستگاه برش) عمدتاً از سه قسمت تشکیل شده است: دستگاه برش عمودی میل لنگ-اتصال، تسمه نقاله تخت و دستگاه تمیز کردن سیم فولادی.

دستگاه برش عمودی میل لنگ-اتصال عمدتاً از موتور دنده، میل لنگ، میله اتصال، دستگاه بالابر سیم فولادی و دستگاه کشش سیم فولادی تشکیل شده است.

تسمه نقاله تخت عمدتاً از موتور دنده، قاب، تسمه تخت و دستگاه کشش تشکیل شده است. پس از دریافت نوار گل و عبور از موقعیت یابی فوتوالکتریک، مکانیزم میل لنگ-اتصال، نوارهای گل را به صورت عمودی به آجرهای سبز با مشخصات مورد نیاز برش می دهد.

(2) طرح کلی دستگاه برش (در نقاشی پیوست شده مشاهده می شود)

(3) اصل کار

پس از اینکه تسمه نقاله تخت داخل دستگاه، نوارهای گل را به موقعیت تعیین شده منتقل کرد، تسمه نقاله از کار می افتد. پس از دریافت سیگنال قرار گرفتن نوارهای گل در جای خود، مکانیزم میل لنگ-اتصال، نوارهای گل را به صورت عمودی به آجر سبز با مشخصات مورد نیاز برش می دهد. سپس آجرهای سبز به میز برنامه نویسی برای گروه بندی و بارگیری منتقل می شوند و سپس مکانیزم بازنشانی می شود و وارد چرخه کاری بعدی می شود. در طول فرآیند کار، دستگاه کشش سیم فولادی دارای عملکرد هشدار خودکار برای شکستن سیم است.

پارامترهای فنی:

1. حداکثر فرکانس برش: 16 بار در دقیقه;
2. حداکثر طول نوار گل: 2.1 متر;
3. حداکثر ارتفاع برش: 300 میلی متر;
4. حداکثر عرض برش: 600 میلی متر;
