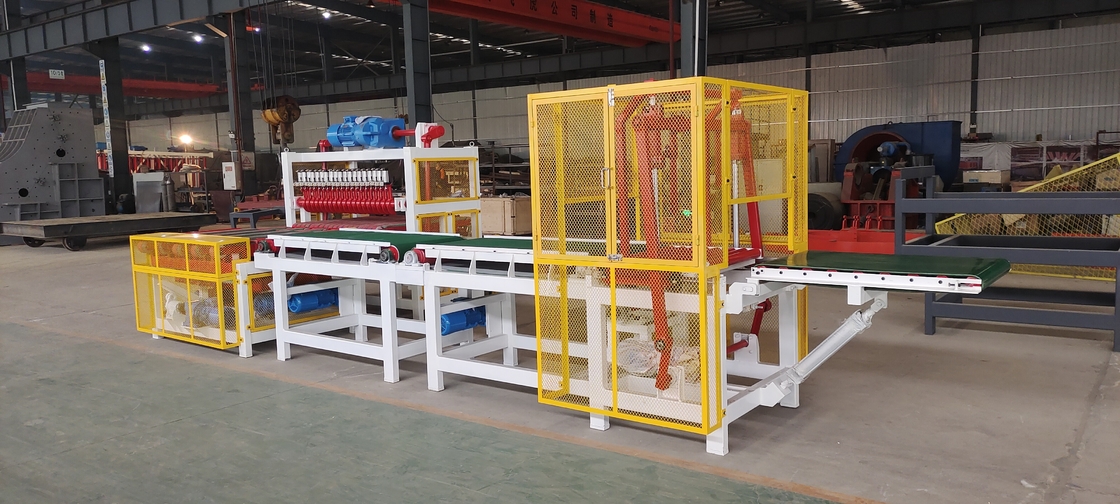

سیستم ماشین برش بلوک های پوکی خاکستری با تجهیزات برش آجر جامد

سیستم دستگاه برش بلوک توخالی رسی با تجهیزات برش آجر جامد

ماشین آلات برش آجر رسی از نظر ترکیب، طرح کلی و اصل کار

(1) دستگاه برش آجر سبز (از این پس به عنوان دستگاه برش) عمدتاً از سه قسمت تشکیل شده است: دستگاه برش عمودی میل لنگ-میله اتصال، نوار نقاله تخت و دستگاه تمیز کردن سیم فولادی.

دستگاه برش عمودی میل لنگ-میله اتصال عمدتاً از موتور دنده، میل لنگ، میله اتصال، دستگاه بالابر سیم فولادی و دستگاه کشش سیم فولادی تشکیل شده است.

نوار نقاله تخت عمدتاً از موتور دنده، قاب، تسمه تخت و دستگاه کشش تشکیل شده است. پس از دریافت نوار گل و عبور از موقعیت یابی فوتوالکتریک، مکانیزم میل لنگ-میله اتصال نوارهای گل را به صورت عمودی به آجرهای سبز با مشخصات مورد نیاز برش می دهد.

(2) طرح کلی دستگاه برش (در نقاشی پیوست شده دیده می شود)

(3) اصل کار

پس از اینکه نوار نقاله تخت داخل دستگاه نوارهای گل را به موقعیت تعیین شده منتقل کرد، نوار نقاله از کار می افتد. پس از دریافت سیگنال نوارهای گل در جای خود، مکانیزم میل لنگ-میله اتصال نوارهای گل را به صورت عمودی به آجر سبز با مشخصات مورد نیاز برش می دهد. سپس آجرهای سبز به میز برنامه نویسی برای گروه بندی و بارگیری منتقل می شوند و سپس مکانیزم بازنشانی می شود و وارد چرخه کاری بعدی می شود. در طول فرآیند کار، دستگاه کشش سیم فولادی دارای عملکرد هشدار خودکار برای شکستن سیم است.

ماشین آلات برش آجر رسی

پارامترهای فنی:

1. حداکثر فرکانس برش: 16 بار در دقیقه;
2. حداکثر طول نوار گل: 2.1 متر;
3. حداکثر ارتفاع برش: 300 میلی متر;
4. حداکثر عرض برش: 600 میلی متر;

XI’AN BBT CLAY TECHNOLOGIES CO.,LTD

BBT تامین ماشین آلات خط تولید آجر رسی تمام اتوماتیکو تجهیزات

1. ماشین آلات فرآوری مواد خام

نوار نقاله، فیدر جعبه ای، سنگ شکن غلتکی، آسیاب ریز، سنگ شکن فکی، آسیاب تابه مرطوب، میکسر دو شفت، میکسر اکسترودر آسیاب جلو …

2. دستگاه قالب گیری آجر

اکسترودر خلاء، سیستم دستگاه برش آجر اتوماتیک …

3. سیستم ساخت آجر اتوماتیک

دستگاه بارگیری و تخلیه آجر، سیستم ساخت آجر اتوماتیک، دستگاه چیدمان آجر، دستگاه چیدمان آجر رباتیک، دستگاه بسته بندی آجر …

4. تجهیزات خشک کن و کوره آجر

سیستم احتراق پخت کوره تونلی تمام اتوماتیک، تجهیزات کوره …

5. طراحی و ساخت پروژه ساخت آجر تمام اتوماتیک و پشتیبانی فنی در کشورهای مختلف.

پروژه کوره تونلی آجر اتوماتیک، خشک کن تونلی، خشک کن محفظه تک لایه ...
