تجهیزات فرآوری مواد معدنی با غلتک دوتایی فولادی، دستگاه سنگ شکن چکشی اتوماتیک

تجهیزات فرآوری مواد معدنی سنگ شکن چکش در خط تولید آجر رسی

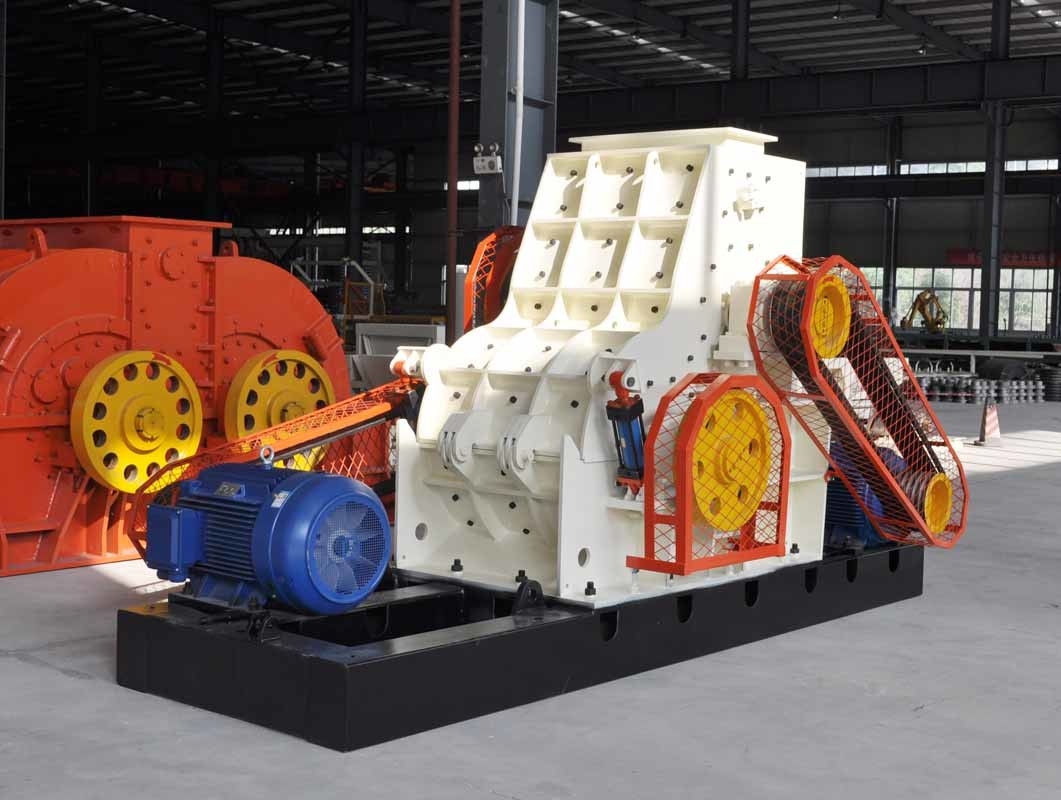

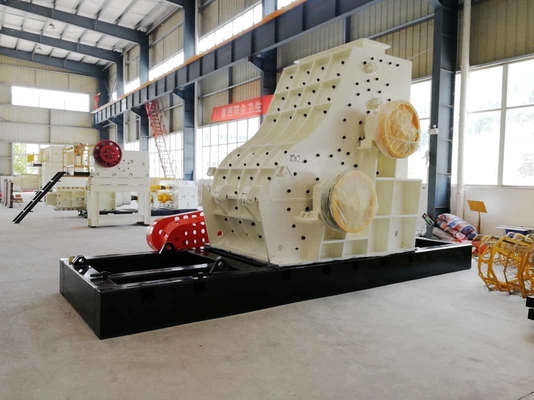

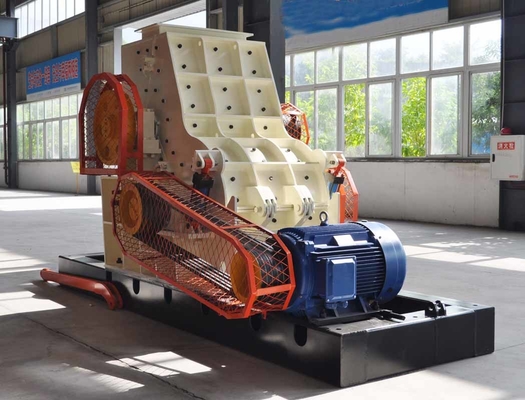

سنگ شکن چکش دو غلتکی

الف) ساختار سنگ شکن چکش دو غلتکی: دو روتور به صورت افقی چیده شده اند، سرعت چرخش روتور به ترتیب 100 متر بر ثانیه است، عرض محفظه سنگ زنی 600 میلی متر است، دو موتور 55 کیلووات 2 قطبی و دو پروانه در بالای روتور برای تغذیه غلتک تغذیه نصب شده است. یک دستگاه صفحه راهنمای تنظیم کننده به ترتیب در بالا و پایین مناطق مجاور لبه های چرخان دو روتور چیده شده است.

ب) اصل کار سنگ شکن چکش دو غلتکی: مواد وارد محفظه خردکن می شوند و به طور یکنواخت توسط غلتک تغذیه با تنظیم سرعت تبدیل فرکانس تغذیه می شوند تا اطمینان حاصل شود که هر چکش سنگ شکن عملکرد خرد کردن کافی دارد. روتورهای چپ و راست در یک جهت می چرخند و مناطق مجاور لبه های چرخان دو روتور به سمت یکدیگر حرکت می کنند.

ویژگی های سنگ شکن چکش دو غلتکی:

الف) طراحی منطقی است، اصل کار آسیاب چکش به طور علمی استفاده می شود و سرعت خطی مواد ضربه ای سنگ شکن بهبود می یابد.

ب) این طرح خط حرکت مواد را در محفظه خردکن تغییر می دهد، از فضای محفظه خردکن برای گسترش ناحیه خرد کردن استفاده کامل می کند و از صفحه نمایش تا حد زیادی محافظت می کند، به طوری که عمر مفید صفحه نمایش بیش از دو برابر می شود. لطفاً به نمودار شماتیک مراجعه کنید: سنگ شکن هنگام تغذیه از سمت چپ، دو روتور در جهت عقربه های ساعت می چرخند و مواد تحت تأثیر ضربه چکش از چپ به راست حرکت می کنند و وارد ناحیه خرد کردن صفحه دندانه دار سمت چپ می شوند. هنگامی که به ناحیه مرکزی می رسد، جهت حرکت از بالا به پایین را تشکیل می دهد، روتور سمت راست مواد را از پایین به بالا ضربه می زند و یک عملکرد ضربه ای قوی با سرعت دو خطی ایجاد می کند. مواد فوراً جهت حرکت را تغییر می دهند و از پایین به بالا وارد ناحیه خرد کردن صفحه دندانه دار سمت راست می شوند. هنگامی که مواد با صفحه نمایش تماس می گیرند، تمام مواد دانه ای به مواد شکسته خرد شده اند که ضربه شدید مواد به صفحه نمایش را کاهش می دهد.

ج) سر و صدای آسیاب: پس از آزمایش، سر و صدای بدون بار 102 دسی بل و سر و صدای بار 95 دسی بل است که اساساً با آسیاب تک روتور 66X60 یکسان است.

د) دستگاه به آرامی کار می کند و نرمی آن در حین کار بهتر از آسیاب تک روتور است. یک سکه مسی 5 نقطه ای را به صورت عمودی روی صفحه پشتیبانی یاتاقان سنگ شکن قرار دهید و بسیار پایدار بایستید.
